Скоростные спиральные ворота TurboRoll
• утеплённые спанели 42 мм;
• спиральная намотка без трения;
• защита от сквозняков и пыли;
• алюминиевый и оцинковка;
• защита от наезда в базе.
Преимущества ворот TurboRoll
секунды
до 2 м/с. Транспорт проезжает без задержек, проём почти всё время закрыт, и микроклимат в помещении сохраняется.
сэндвич-панели
не расслаиваются
касания секций
проём
Внешний вид ворот TurboRoll
Стандартный цвет полотна снаружи и изнутри — RAL 9002. На популярные в промышленном дизайне оттенки RAL 9006, 7024 и 9016 действует специальная цена.
Микроволна, тиснение Smooth
Гладкая поверхность панели передаёт глубину любого оттенка, поэтому ворота выглядят аккуратно и привлекательно.
Тиснение Stucco
Фактурная поверхность скрывает мелкие повреждения и царапины, поэтому полотно дольше выглядит как новое.
RAL 9006 или любой RAL
Стандартный цвет каркаса короба и стоек — серебристый металлик. Возможна окраска в любой цвет по каталогу RAL.
Система управления скоростных ворот
- Гибкая настройка скорости. Скорость движения ворот регулируется, поэтому их работу легко настроить под конкретный объект: интенсивность движения, тип транспорта, условия эксплуатации.
- Плавный старт и торможение. Привод мягко разгоняет и замедляет полотно. Нагрузка на конструкцию снижается, и ворота дольше сохраняются в рабочем состоянии.
- Точная остановка. Энкодер отслеживает положение полотна и останавливает его точно в крайних положениях.
- Индикация на дисплее. Текущее состояние ворот видно на дисплее блока управления, поэтому контролировать работу и обслуживать ворота проще.
- Питание 230 В и защита IP54. Привод подключается к стандартной однофазной сети. Он защищён от пыли и брызг воды и подходит для работы в производственных и складских помещениях.
Безопасность в базовой комплектации
Пара встроенных фотоэлементов мгновенно распознаёт препятствие на пути полотна. Они предотвращают повреждение груза и оборудования и надёжно обеспечивают безопасность персонала.
Защищает ворота от повреждений при наезде полотна на препятствие. В базовый комплект входят две монтажные коробки MBOX-ADS и два оптосенсора OSE, приёмник и передатчик.
Варианты управления воротами
Опции и аксессуары
Пульт ДУ
Позволяет управлять воротами
на расстоянии, не выходя
из кабины погрузчика или
автомобиля. Поставляется
в комплекте с радиомодулем.
Пост управления
Дополнительный пост, который
устанавливается вдали от
основного. С него можно
открыть, закрыть
и остановить ворота.
Сигнальная лампа
Предупреждает людей и
водителей о том, что ворота
начинают движение. Снижает
риск аварий на объекте.
Шнуровой выключатель
Водитель открывает ворота,
потянув за трос. Трос можно
установить с одной или с обеих
сторон полотна.

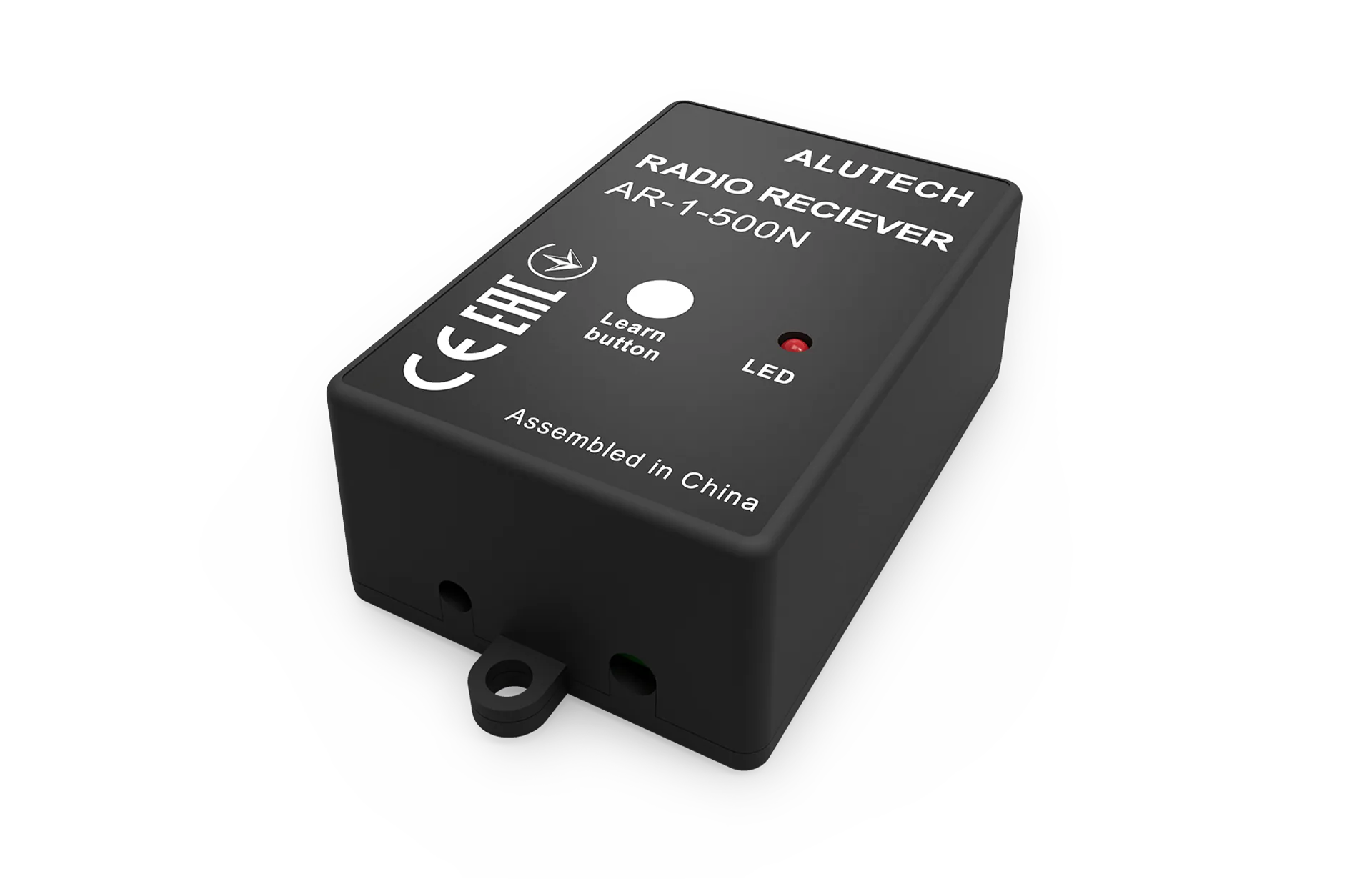

Радиоприёмник
Принимает сигнал пульта ДУ
и обеспечивает дистанционное
управление воротной
автоматикой на объекте.
Радар
Открывает ворота при
подъезде транспорта. Не
реагирует на пешеходов и
машины, проезжающие мимо.
Пульт настройки радара
Позволяет точно настроить зону
и чувствительность радара под
условия конкретного объекта.
Светофор
Регулирует движение,
исключает заторы и ускоряет
транспортный поток.
Размеры ворот TurboRoll
Подготовка проема
Ворота служат долго и работают безопасно, когда проём правильно подготовлен, а монтаж выполнен качественно. Перед установкой проверьте, что проём соответствует требованиям ниже.

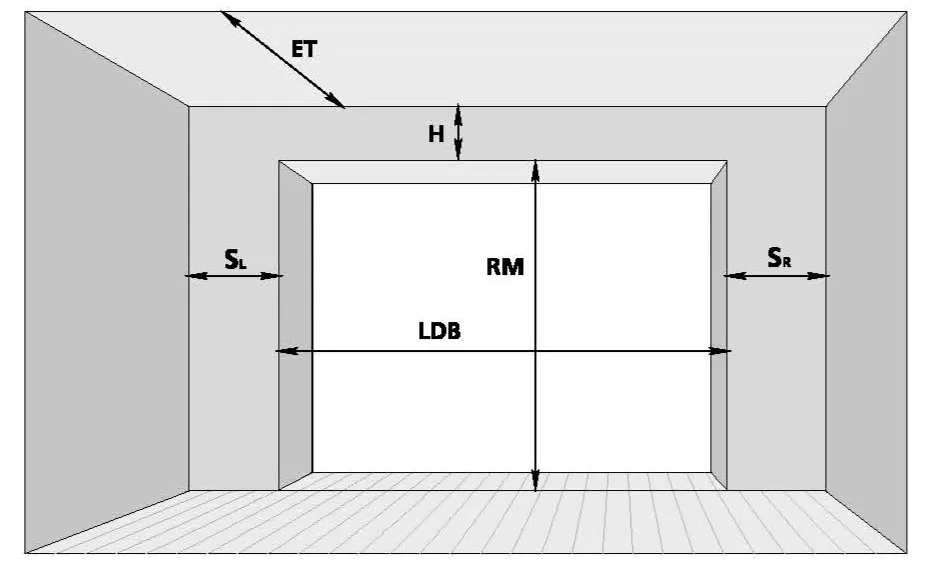

Схема замеров
- RMвысота проёма
- LDBширина проёма
- Hвысота перемычки
- ETглубина монтажной зоны внутри помещения
- SL, SRрасстояние от края проёма до боковых стен
Требования к проёму
- Поверхности обрамления ровные и гладкие, без трещин и наплывов раствора.
- Отклонение от вертикали и горизонтали — не больше 1,5 мм на метр и не больше 5 мм по всей поверхности.
- Монтажная зона свободна от строительных конструкций, труб отопления и вентиляции.
- Проём лучше делать из сплошных материалов: бетона, натурального камня, полнотелого кирпича.
Бетонный проём
Несущие элементы крепятся прямо к проёму на нейлоновые дюбели с вворачиваемыми винтами.
Проём из металлоконструкции
Несущие элементы крепятся к металлоконструкции самонарезающими винтами.
