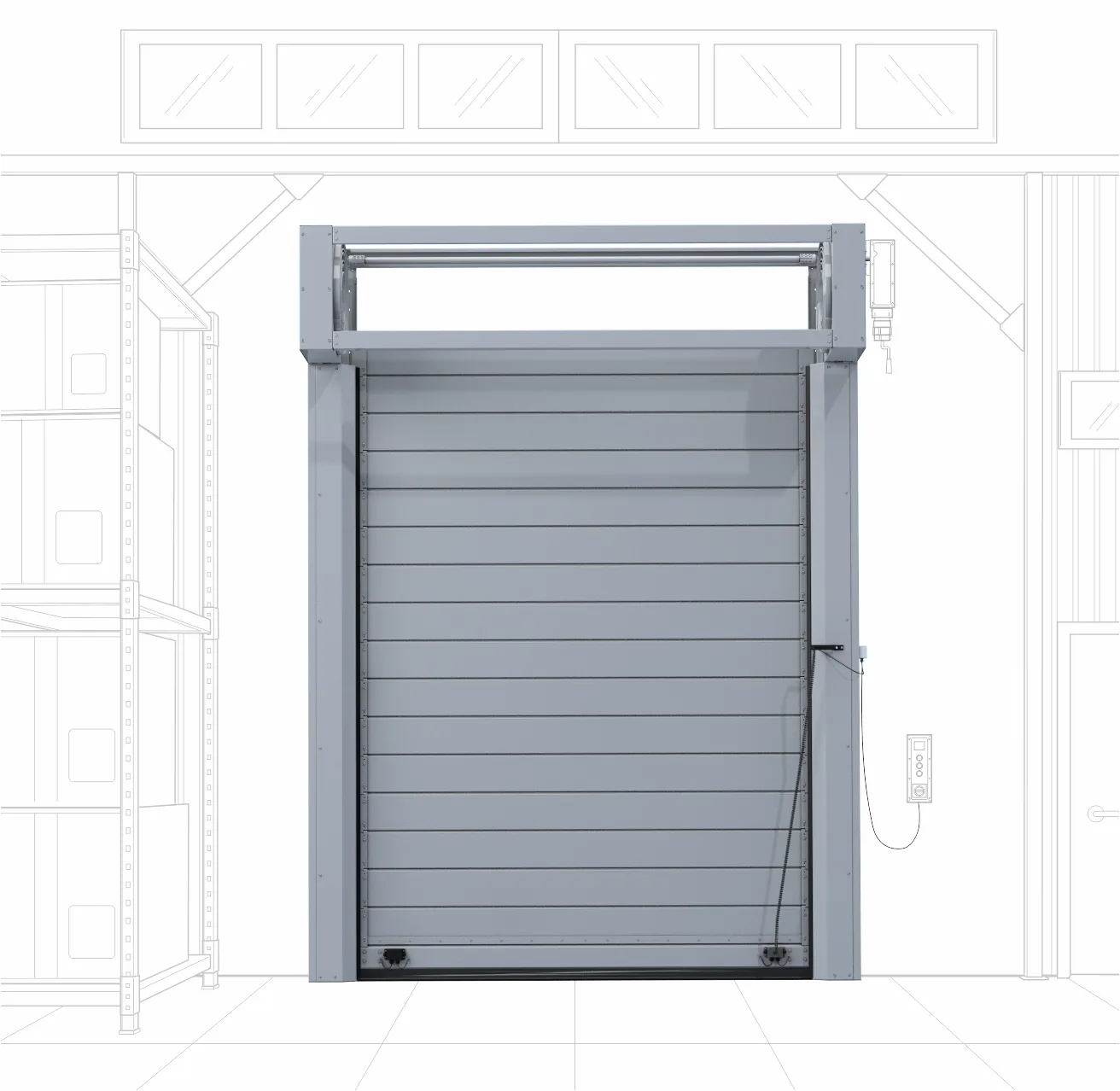

Скоростные спиральные ворота TurboRoll
• утеплённые спанели 42 мм;
• спиральная намотка без трения;
• защита от сквозняков и пыли;
• алюминиевый и оцинковка;
• защита от наезда в базе.
Преимущества ворот TurboRoll
секунды
до 2 м/с. Транспорт проезжает без задержек, проём почти всё время закрыт, и микроклимат в помещении сохраняется.
сэндвич-панели
не расслаиваются
касания секций
проём
Внешний вид ворот TurboFlex

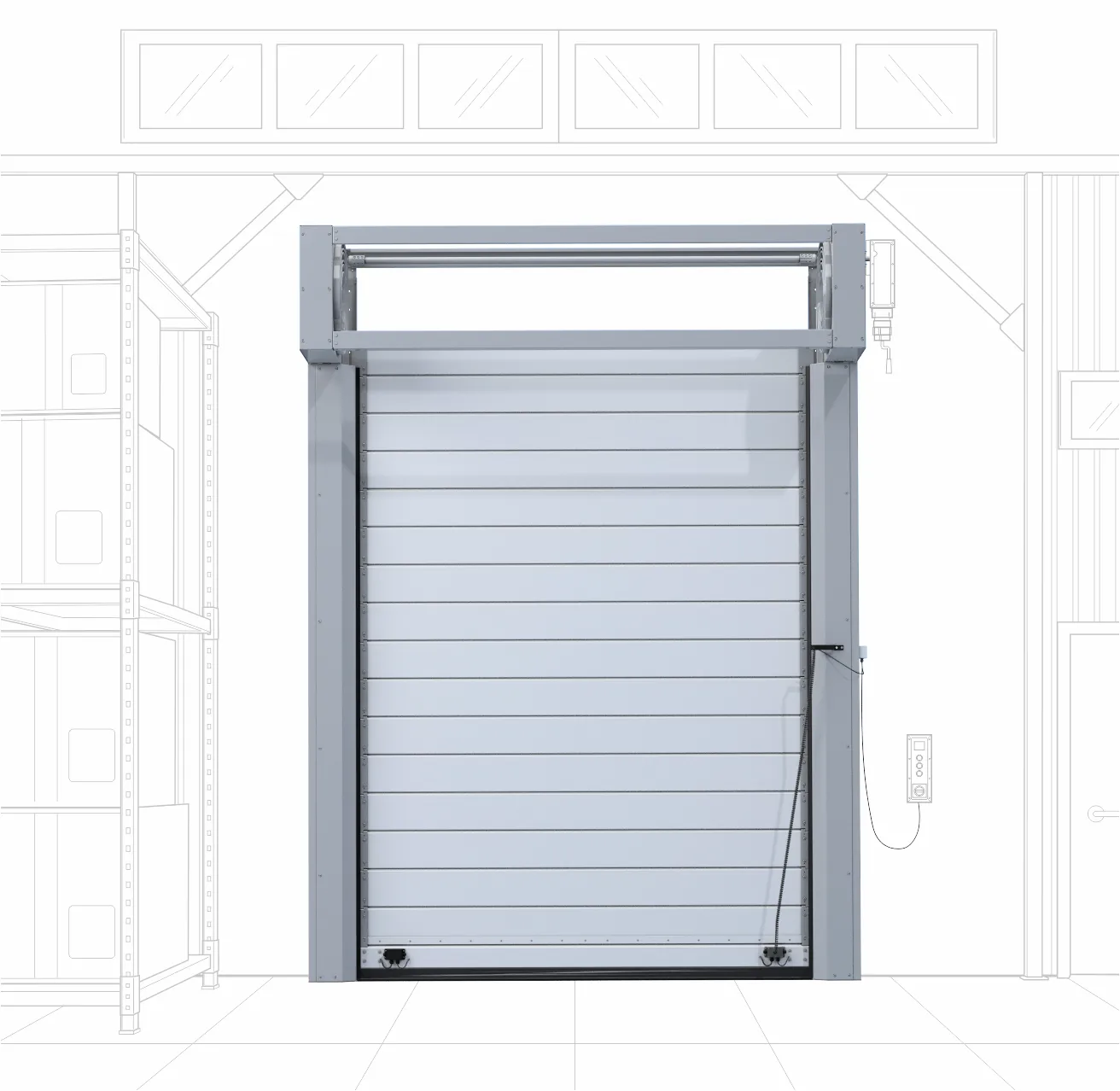

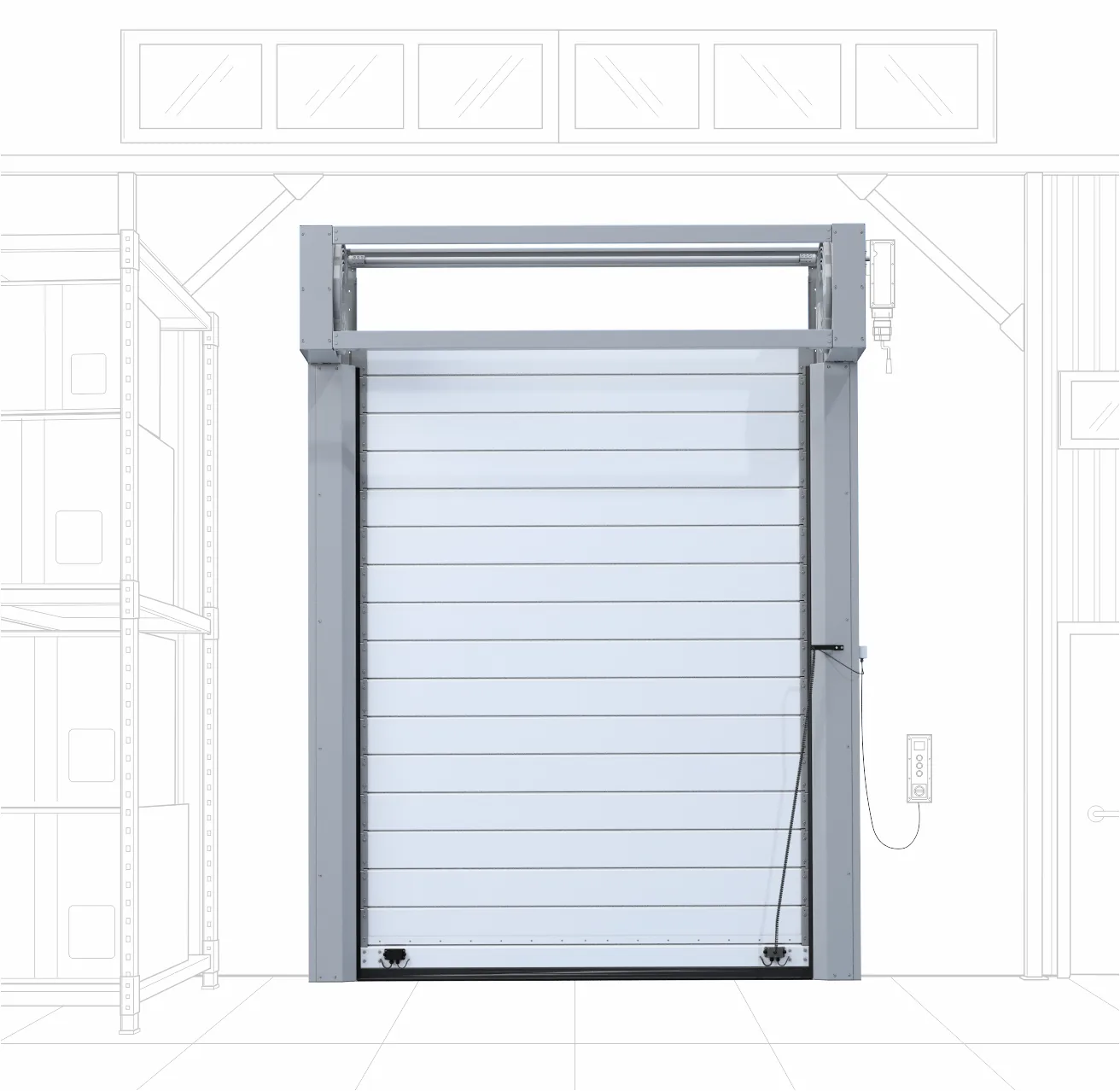

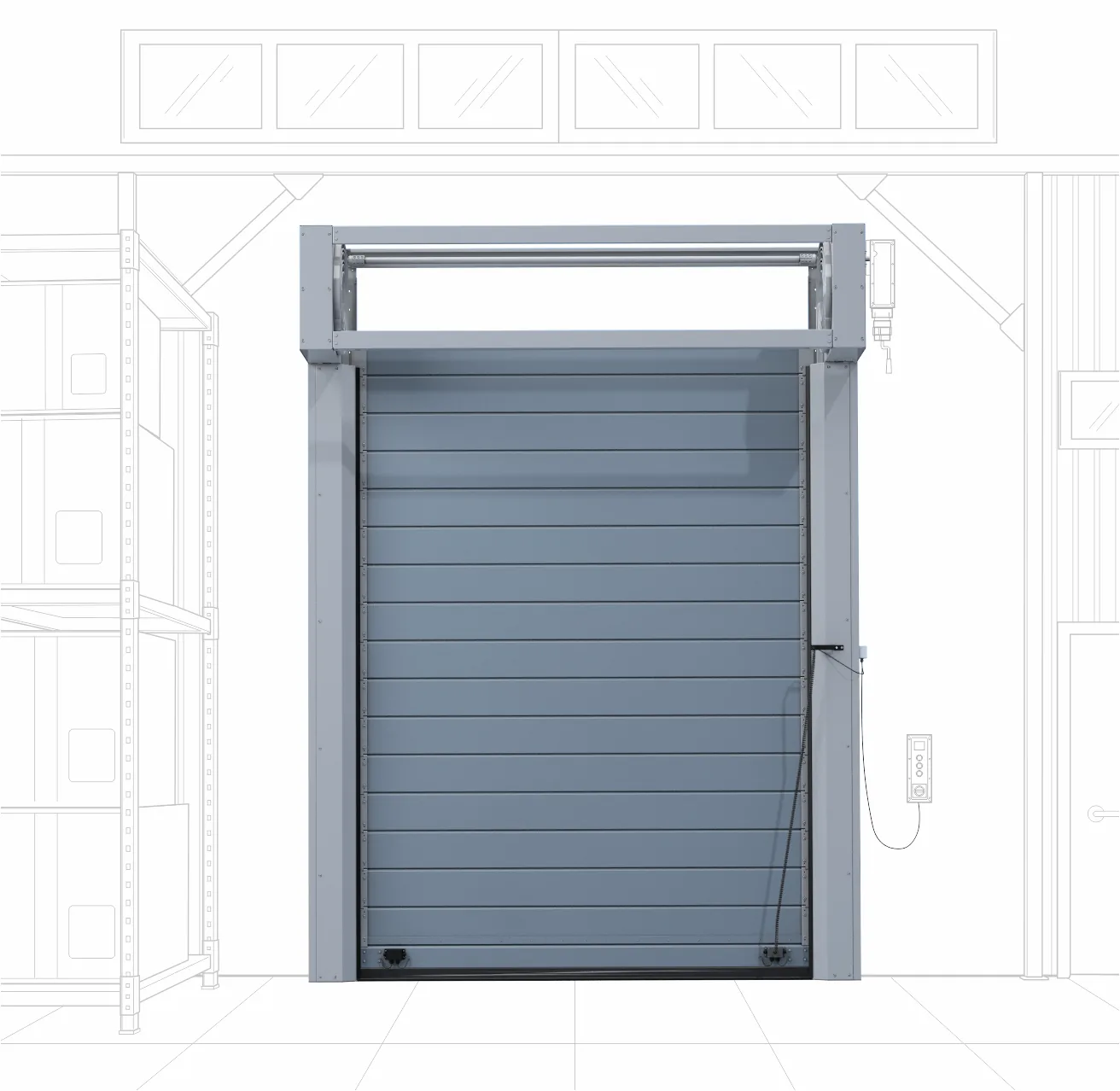

Стандартный цвет полотна снаружи и изнутри — RAL 9002. На популярные в промышленном дизайне оттенки RAL 9006, 7024 и 9016 действует специальная цена.

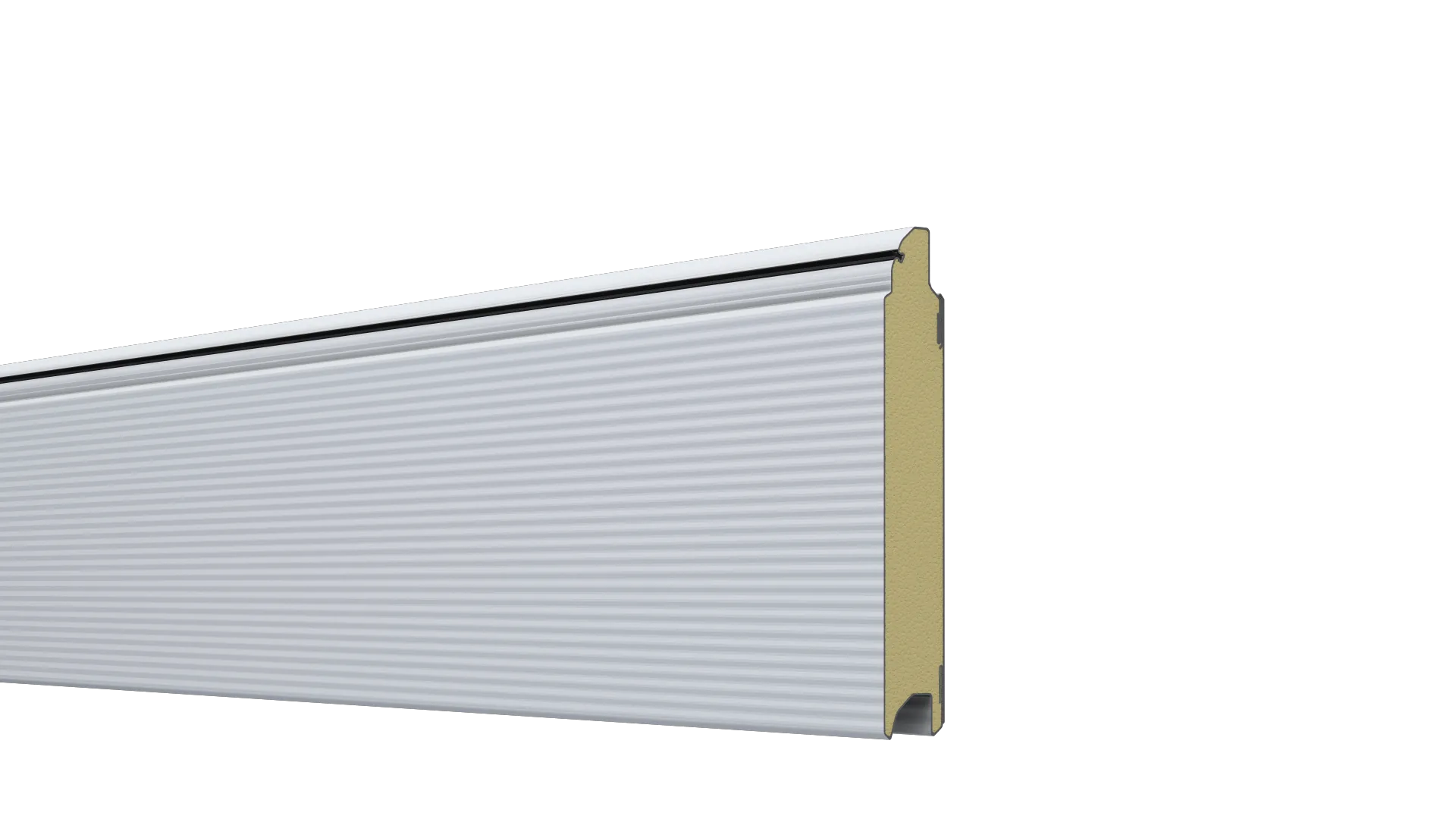

Микроволна, тиснение Smooth
Гладкая поверхность панели передаёт глубину любого оттенка, поэтому ворота выглядят аккуратно и привлекательно.

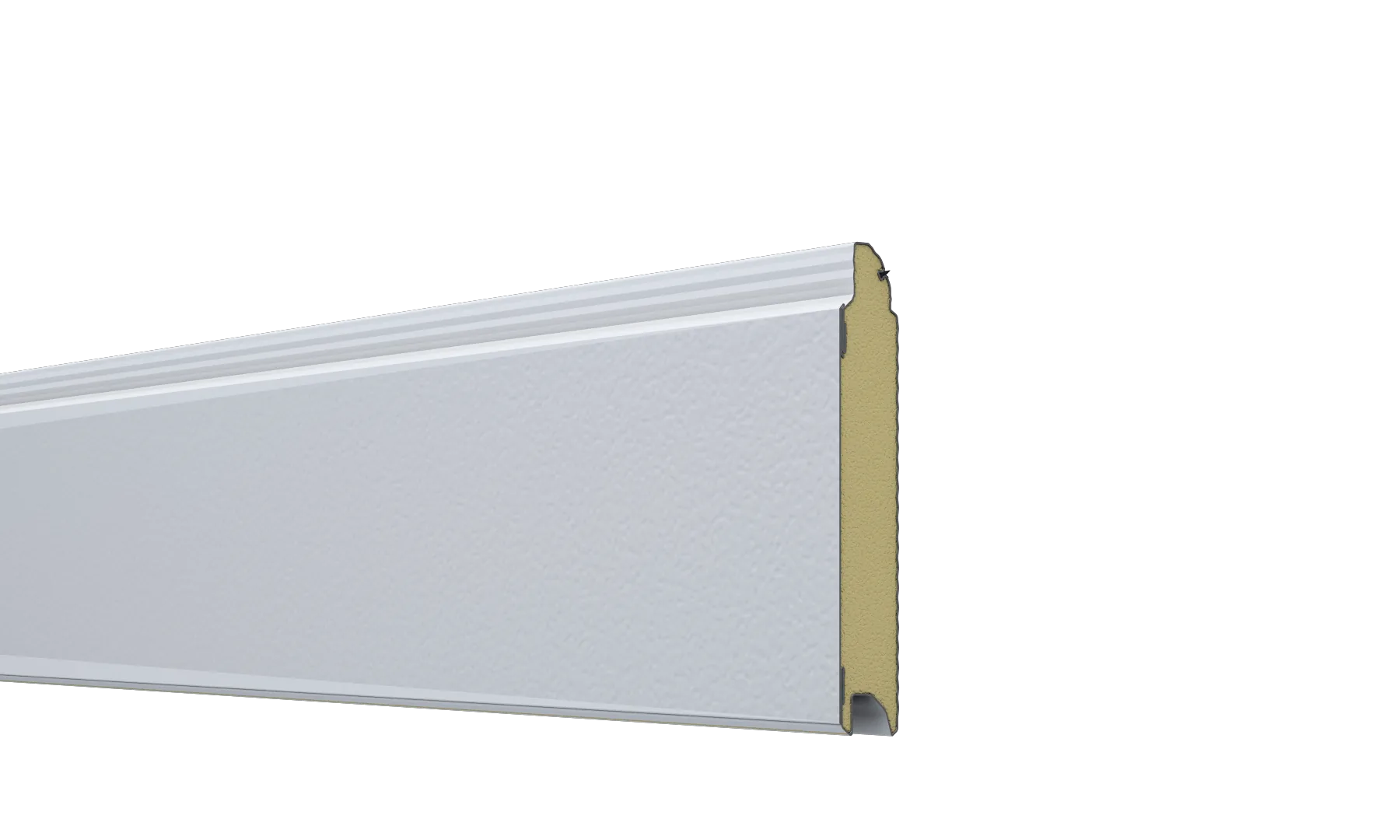

Тиснение Stucco
Фактурная поверхность скрывает мелкие повреждения и царапины, поэтому полотно дольше выглядит как новое.
RAL 9006 или любой RAL
Стандартный цвет каркаса короба и стоек — серебристый металлик. Возможна окраска в любой цвет по каталогу RAL.
Система управления скоростных ворот
- Гибкая настройка скорости. Скорость движения ворот регулируется, поэтому их работу легко настроить под конкретный объект: интенсивность движения, тип транспорта, условия эксплуатации.
- Индикация на дисплее. Текущее состояние ворот видно на дисплее блока управления, поэтому контролировать работу и обслуживать ворота проще.
- Точная остановка. Энкодер отслеживает положение полотна и останавливает его точно в крайних положениях, без недоходов и перебегов.
- Плавный старт и торможение. Привод мягко разгоняет и замедляет полотно. Нагрузка на механизм и полотно снижается, и ворота служат дольше.
- Питание 230 В и защита IP54. Привод подключается к стандартной однофазной сети. Он защищён от пыли и брызг воды и подходит для работы в производственных и складских помещениях.
Безопасность в базовой комплектации
Чувствительная кромка безопасности
Кромка защищает людей и технику при работе ворот на высокой скорости. Она состоит из двух контактных проводов в мягкой резиновой оболочке и проходит по всему нижнему краю полотна. При касании препятствия провода замыкаются, и сигнал по радиомодулю мгновенно уходит на блок управления. Ворота сразу останавливаются и автоматически поднимаются.
Фотоэлементы
Фотоэлементы входят в стандартный комплект и контролируют проём, пока ворота закрываются. Если на пути полотна окажется человек, транспорт или груз, фотоэлементы подадут сигнал на блок управления. Ворота автоматически откроются, не коснувшись препятствия, и помогут предотвратить травмы и повреждения.
Варианты управления воротами
Опции и аксессуары

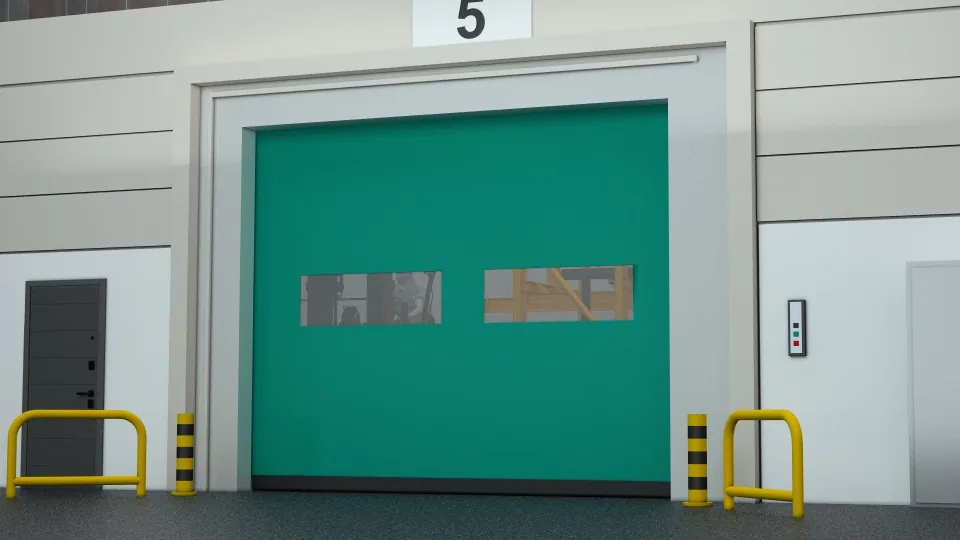

Светопрозрачные вставки пропускают в помещение дневной свет и дают обзор с обеих сторон ворот, поэтому водитель и пешеход вовремя видят друг друга. Размер вставок подбирается индивидуально.
Пульт ДУ
Позволяет управлять воротами
на расстоянии, не выходя
из кабины погрузчика или
автомобиля. Поставляется
в комплекте с радиомодулем.
Пост управления
Дополнительный пост, который
устанавливается вдали от
основного. С него можно
открыть, закрыть
и остановить ворота.
Сигнальная лампа
Предупреждает людей и
водителей о том, что ворота
начинают движение. Снижает
риск аварий на объекте.

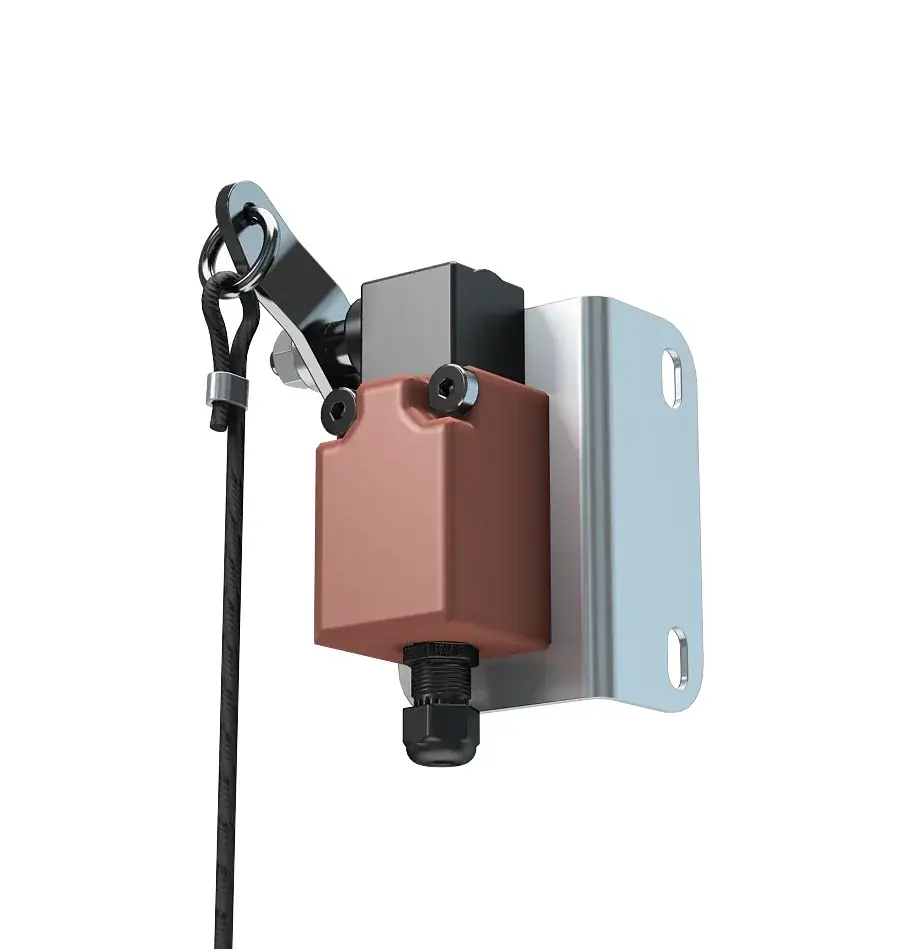

Шнуровой выключатель
Водитель открывает ворота,
потянув за трос. Трос можно
установить с одной или с обеих
сторон полотна.
Фотоэлементы
Открывают ворота при
препятствии на пути полотна.
Одна пара входит в
стандартный комплект.
Радар
Открывает ворота при
подъезде транспорта. Не
реагирует на пешеходов и
машины, проезжающие мимо.

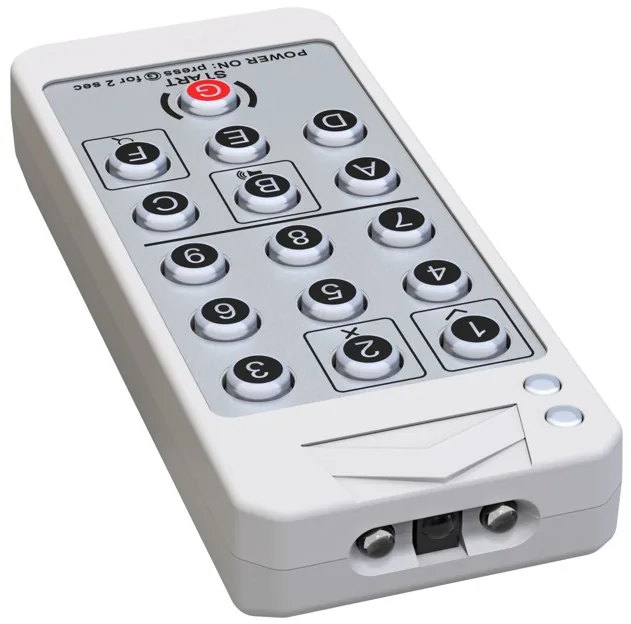

Пульт настройки радара
Позволяет точно настроить зону
и чувствительность радара под
условия конкретного объекта.
Светофор
Регулирует движение,
исключает заторы и ускоряет
транспортный поток.
Размеры ворот TurboFlex
Подготовка проема
Ворота служат долго и работают безопасно, когда проём правильно подготовлен, а монтаж выполнен качественно. Перед установкой проверьте, что проём соответствует требованиям ниже.

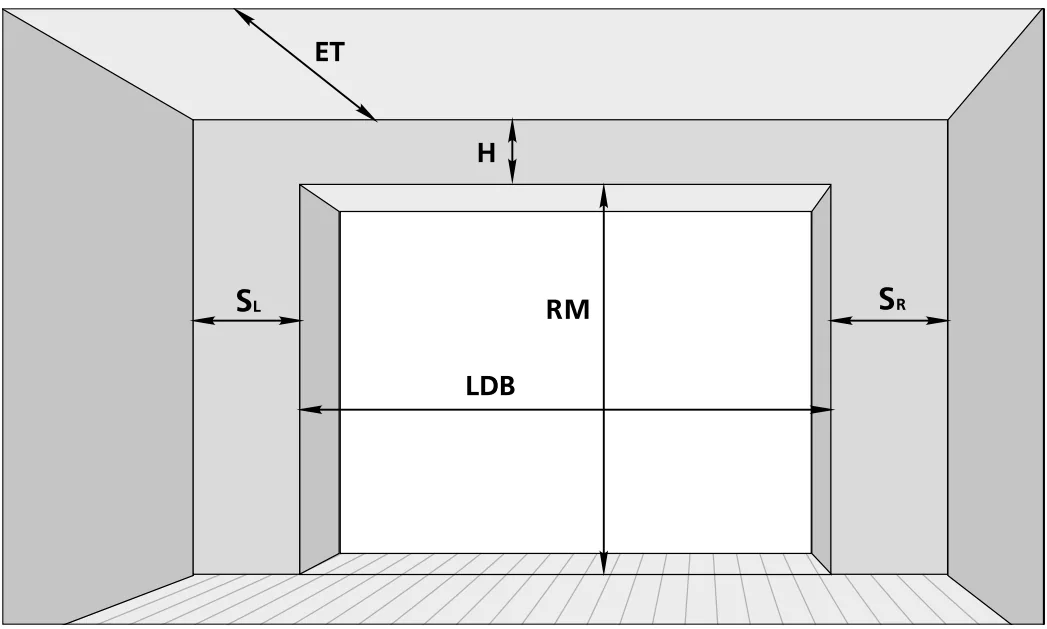

Схема замеров
- RMвысота проёма
- LDBширина проёма
- Hвысота перемычки
- ETглубина монтажной зоны внутри помещения
- SL, SRрасстояние от края проёма до боковых стен
Требования к проёму
- Поверхности обрамления ровные и гладкие, без трещин и наплывов раствора.
- Отклонение от вертикали и горизонтали — не больше 1,5 мм на метр и не больше 5 мм по всей поверхности.
- Монтажная зона свободна от строительных конструкций, труб отопления и вентиляции.
- Проём лучше делать из сплошных материалов: бетона, натурального камня, полнотелого кирпича.
Бетонный проём
Несущие элементы крепятся прямо к проёму на нейлоновые дюбели с вворачиваемыми винтами.
Проём из металлоконструкции
Несущие элементы крепятся самонарезающими винтами.
